Jak działa układ zmiennych faz rozrządu (VVT) i jakie są jego awarie?

Nowoczesny silnik bez VVT? To już przeszłość

W dzisiejszych silnikach spalinowych trudno znaleźć jednostkę pozbawioną jakiejś formy regulacji faz rozrządu. Układ zmiennych faz rozrządu (VVT) stał się standardem, który pozwolił pogodzić pozorne sprzeczności: niskie zużycie paliwa przy spokojnej jeździe i wysoką moc przy dynamicznym przyspieszaniu. Jednak jak każde zaawansowane rozwiązanie, VVT bywa także źródłem problemów. W tym artykule szczegółowo wyjaśniamy, jak działa ten system, jakie są najczęstsze awarie VVT i jak je rozpoznać – abyś mógł cieszyć się bezawaryjną jazdą i uniknąć kosztownych napraw. Prawidłowa eksploatacja i szybka reakcja na pierwsze symptomy to klucz do długowieczności jednostki napędowej wyposażonej w zmienne fazy rozrządu.

Czym jest układ zmiennych faz rozrządu VVT?

Układ zmiennych faz rozrządu (z ang. Variable Valve Timing) to technologia umożliwiająca dynamiczne sterowanie momentem otwarcia i zamknięcia zaworów dolotowych i/lub wylotowych. W tradycyjnym silniku krzywki wałka rozrządu mają stały profil – zawory otwierają się i zamykają zawsze w tych samych punktach obrotu wału korbowego. To rozwiązanie jest kompromisem pomiędzy pracą na niskich a wysokich obrotach. System VVT przełamuje to ograniczenie, przesuwając fazy rozrządu w zależności od obciążenia i prędkości obrotowej silnika. Dzięki temu silnik może uzyskać lepsze napełnienie cylindrów przy niskich obrotach (większy moment obrotowy), a przy wysokich – maksymalną moc. Ponadto spada zużycie paliwa i emisja szkodliwych substancji. To właśnie dlatego producenci tak chętnie sięgają po zmienne fazy rozrządu – od małych silników miejskich po potężne jednostki V8. Co istotne, układy VVT różnią się między sobą zakresem regulacji – od prostych przesuwników hydraulicznych po zaawansowane systemy regulacji wzniosu zaworów.

Warto dodać, że pierwsze konstrukcje VVT pojawiły się już w latach 80. XX wieku, ale dopiero rozwój elektroniki i precyzyjnych czujników pozwolił na ich masowe zastosowanie. Obecnie nawet podstawowe silniki benzynowe mają przynajmniej jeden wariator na wałku dolotowym. W jednostkach wysokoprężnych VVT też znajduje zastosowanie, choć rzadziej – głównie w silnikach z common rail w celu poprawy cyklu spalania.

Jak działa VVT? – mechanika, elektronika i hydraulika

Sercem systemu jest wariator VVT (nazywany także kołem zmiennych faz rozrządu lub fazatorem). To precyzyjny mechanizm hydrauliczny umieszczony na wałku rozrządu. W uproszczeniu składa się ze stojana (część zewnętrzna napędzana łańcuchem lub paskiem) oraz wirnika (część wewnętrzna połączona z wałkiem). Pomiędzy nimi znajdują się komory wypełnione olejem pod ciśnieniem. Elektrozawór zmiennych faz rozrządu (zawór VVT) steruje przepływem oleju do tych komór. Sygnał do elektrozaworu wysyła jednostka sterująca silnika (ECU) na podstawie danych z czujników: prędkości obrotowej, obciążenia, temperatury silnika, położenia przepustnicy oraz czujnika zmiennych faz rozrządu (czujnika położenia wałka rozrządu).

Gdy ECU uzna, że należy przesunąć fazę (np. opóźnić otwarcie zaworów dolotowych dla lepszego momentu przy niskich obrotach), otwiera elektrozawór, kierując olej pod ciśnieniem do odpowiednich komór w wariatorze. Ciśnienie oleju obraca wirnik względem stojana, zmieniając kąt wałka rozrządu względem napędu. Proces ten jest płynny i może zachodzić w czasie rzeczywistym, z dokładnością co do stopnia. Całość opiera się na właściwym ciśnieniu i czystości oleju – stąd tak duże znaczenie regularnej wymiany oleju. W niektórych nowszych konstrukcjach zamiast hydrauliki stosuje się elektryczne siłowniki, co eliminuje problem z zanieczyszczonym olejem, ale są one droższe i rzadziej spotykane.

Jak podłączyć akumulator? Na co uważać? Na co zwrócić uwagę?

Może Cię również zainteresować

Jak podłączyć akumulator? Na co uważać? Na co zwrócić uwagę?

Manipulowanie przy układzie elektrycznym pojazdu wymaga ścisłego przestrzegania protokołów bezpiecze...

Czytaj artykuł

W praktyce układ działa w pętli zamkniętej: czujnik położenia wałka non‑stop informuje ECU o aktualnym kącie, a sterownik koryguje sterowanie elektrozaworem, aby osiągnąć żądaną fazę. Dzięki temu możliwa jest precyzyjna optymalizacja spalania w każdej chwili – podczas przyspieszania, jazdy ze stałą prędkością, a nawet na biegu jałowym.

Rodzaje i odmiany systemów VVT

Producenci samochodów rozwinęli liczne warianty układu zmiennych faz rozrządu. Każdy z nich ma swoje specyficzne cechy, ale wszystkie dążą do tego samego celu – poprawy efektywności silnika. Oto najbardziej znane:

• VVT-i (Toyota) – zmienne fazy na zaworach dolotowych, w nowszych wersjach Dual VVT-i również na wylotowych. Układ jest prosty i niezawodny, działa w oparciu o hydrauliczny wariator.
• VTEC (Honda) – oprócz zmiany faz reguluje także wznios zaworów, co daje jeszcze większą elastyczność. W praktyce oznacza to, że przy wysokich obrotach zawory otwierają się na większy skok, co zwiększa moc.
• VANOS (BMW) – double VANOS steruje obydwoma wałkami; w połączeniu z Valvetronic pozwala na regulację skoku zaworów. To rozwiązanie eliminuje konieczność stosowania przepustnicy.
• Valvematic (Toyota) – bezstopniowa regulacja wzniosu zaworów ssących, zastępuje funkcję przepustnicy, co przekłada się na mniejsze straty pompowania.
• VarioCam (Porsche) – stosowany w silnikach bokser i V6, działa na zasadzie przesunięcia wałka rozrządu względem koła pasowego. Często łączony z układem zmiennej geometrii turbiny.
• MIVEC (Mitsubishi) i CVVT (Kia/Hyundai) – podobne koncepcje, różniące się szczegółami konstrukcyjnymi, ale bazujące na hydraulicznych przesuwnikach.

Niezależnie od nazwy, wszystkie te systemy mają wspólny mianownik: precyzyjne sterowanie czasem otwarcia zaworów, aby zoptymalizować proces spalania. Różnice polegają głównie na zakresie regulacji, szybkości reakcji oraz dodatkowych funkcjach (np. zmiana wzniosu). W praktyce oznacza to, że kierowca rzadko odczuwa różnicę między nimi – ważne, aby system był dobrze zaprojektowany i prawidłowo serwisowany. Nowoczesne jednostki często łączą VVT z bezpośrednim wtryskiem i turbodoładowaniem, co daje jeszcze lepsze osiągi.

Objawy awarii układu zmiennych faz rozrządu

Gdy system VVT zaczyna szwankować, kierowca szybko to odczuje. Poniżej przedstawiamy najczęstsze objawy awarii VVT, które powinny wzbudzić czujność:

Jak sprawdzić akumulator? Co oznaczają poszczególne dane na akumulatorze?

Może Cię również zainteresować

Jak sprawdzić akumulator? Co oznaczają poszczególne dane na akumulatorze?

Akumulator to serce układu elektrycznego w samochodzie – odpowiada nie tylko za rozruch, ale też sta...

Czytaj artykuł

• Spadek mocy i gorsza elastyczność silnika – auto jest leniwe przy przyspieszaniu, zwłaszcza w średnim zakresie obrotów. Dzieje się tak, ponieważ fazy nie są optymalnie dopasowane, przez co cylindry nie otrzymują odpowiedniej ilości powietrza.
• Zwiększone zużycie paliwa – silnik nie jest w stanie optymalnie napełnić cylindrów, więc spalanie rośnie. Różnica może wynosić nawet 1-2 litry na 100 km w porównaniu do stanu prawidłowego.
• Charakterystyczne stukanie lub klekot – metaliczne dźwięki dochodzące z okolicy rozrządu, często słyszalne na zimnym silniku. To wynik luźnego wariatora lub zbyt niskiego ciśnienia oleju.
• Nierówna praca na biegu jałowym – obroty mogą falować, a silnik przygasać. W skrajnych przypadkach może dojść do gasnienia podczas postoju.
• Trudności z uruchomieniem – szczególnie w niskich temperaturach, gdy olej jest gęsty. Wariator nie może się przestawić do pozycji rozruchowej, co utrudnia odpalenie.
• Zapalenie się kontrolki check engine – w pamięci ECU pojawiają się błędy związane z zakresem regulacji faz (np. P0010, P0011) lub czujnikiem. Warto odczytać kody, aby precyzyjnie określić problem.

Objawy te mogą być mylone z innymi usterek (np. turbosprężarką, układem wtrysku lub zapłonu). Dlatego kluczowa jest prawidłowa diagnostyka – nie warto opierać się tylko na dźwiękach, ponieważ wiele usterek daje podobne symptomy. Wczesne rozpoznanie pozwala uniknąć kosztownej wymiany wariatora czy wałka rozrządu.

Diagnostyka układu VVT – jak sprawdzić stan?

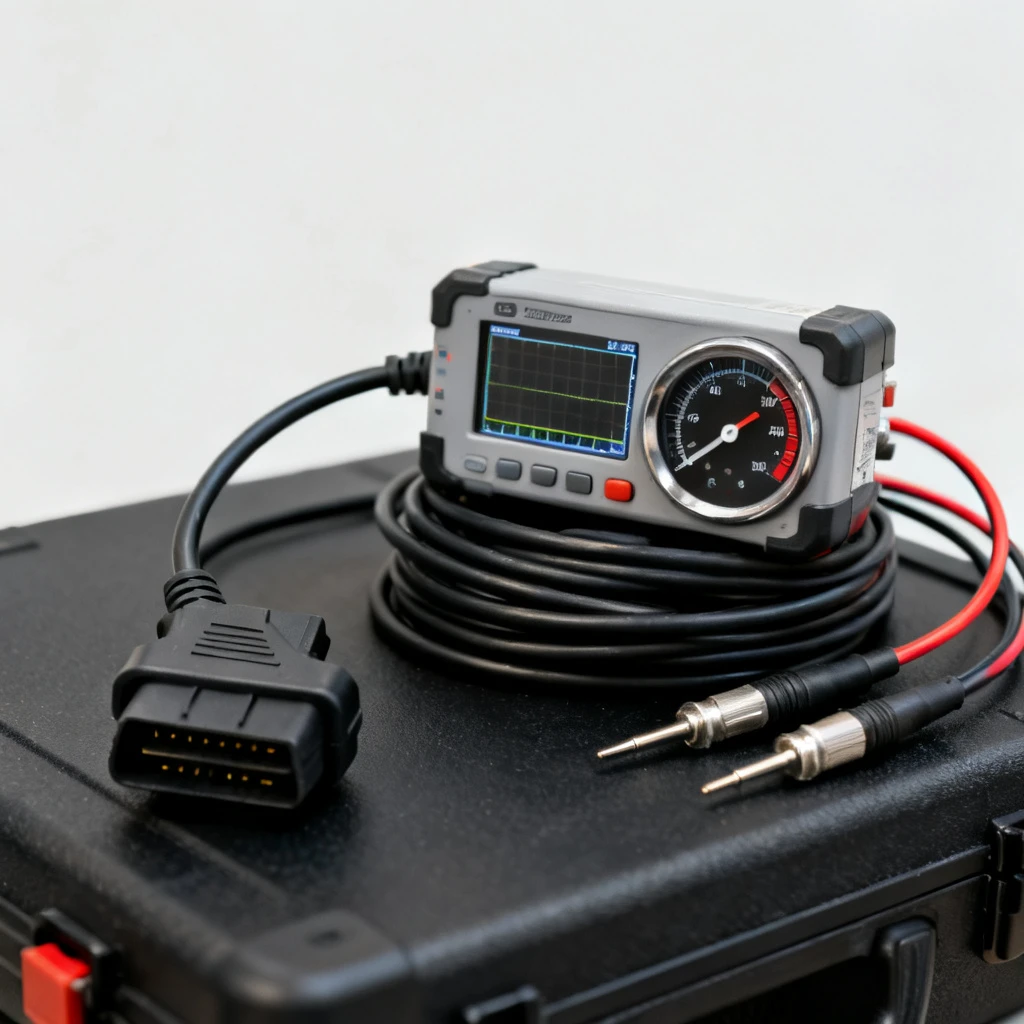

Profesjonalne sprawdzenie układu zmiennych faz rozrządu powinno obejmować kilka kroków. Oto co powinien zrobić warsztat, aby rzetelnie ocenić stan systemu:

1. Odczyt kodów błędów – skaner diagnostyczny pokaże błędy związane z zakresem regulacji (np. P0010, P0011, P0016). To pierwszy krok, ale nie zawsze wystarczający – czasem błędy są wynikiem zanieczyszczenia oleju, a nie uszkodzenia mechanicznego.
2. Kontrola wizualna – sprawdzenie elektrozaworu, wiązki przewodów, wtyczek oraz ewentualnych wycieków oleju. Luźne lub skorodowane styki mogą powodować błędne sygnały.
3. Pomiar ciśnienia oleju – zbyt niskie ciśnienie uniemożliwi prawidłową pracę wariatora. Przyczyną mogą być zatkane kanały olejowe, zużyta pompa oleju lub nieodpowiedni olej.
4. Test elektrozaworu VVT – pomiar rezystancji i sprawdzenie, czy zawór reaguje na sygnały sterujące. W wielu przypadkach elektrozawór można wyczyścić, ale jeśli jest uszkodzony mechanicznie, konieczna jest wymiana.
5. Kontrola czujnika zmiennych faz rozrządu – za pomocą oscyloskopu ocenia się sygnał z czujnika położenia wałka; zabrudzenie lub zużycie płytki impulsowej daje fałszywe odczyty, co może wprowadzać ECU w błąd.

W niektórych przypadkach konieczne jest zdjęcie pokrywy zaworów, aby ocenić stan mechaniczny wariatora i jego blokad. Warto również sprawdzić, czy łańcuch lub pasek rozrządu nie są rozciągnięte – to też wpływa na timing. Tylko pełna diagnostyka pozwoli stwierdzić, czy problem leży w zaworze VVT, samym wariatorze, czy może w zanieczyszczonym oleju. Czasem wystarczy wymienić olej i filtr, aby przywrócić prawidłowe działanie.

Najczęstsze awarie i ich przyczyny

Do najczęstszych usterek układu VVT należą zarówno proste problemy z elektroniką, jak i poważne uszkodzenia mechaniczne. Oto przegląd typowych awarii:

Ile wytrzymuje akumulator? Jak sprawdzić kiedy akumulator jest do wymiany?

Może Cię również zainteresować

Ile wytrzymuje akumulator? Jak sprawdzić kiedy akumulator jest do wymiany?

Akumulator to kluczowy komponent odpowiadający nie tylko za rozruch silnika, ale także za stabilność...

Czytaj artykuł

• Uszkodzenie zaworu zmiennych faz rozrządu – najprostszy i najtańszy w naprawie element. Zawór może się zatkać zanieczyszczeniami z oleju lub ulec mechanicznemu zużyciu. Objawia się błędami w zakresie regulacji i często daje się naprawić przez czyszczenie.
• Zatarcie wariatora (koła zmiennych faz rozrządu) – przyczyną jest najczęściej zbyt niskie ciśnienie oleju, jego zanieczyszczenie lub naturalne zużycie. Wariator przestaje się przesuwać, a na zimnym silniku słychać charakterystyczne stukanie. Wymiana wariatora jest droższa i czasochłonna – często konieczne jest zdjęcie rozrządu.
• Zanieczyszczenie układu olejowego – stary lub nieodpowiedni olej, a także osady w kanałach olejowych mogą zablokować przepływ do wariatora. To jedna z głównych przyczyn awarii VVT, szczególnie w autach eksploatowanych w mieście z długimi interwałami wymiany oleju.
• Awaria czujnika zmiennych faz rozrządu – uszkodzony czujnik (np. zabrudzony, z pękniętą płytką impulsową) wysyła błędne sygnały do ECU, przez co system nie może prawidłowo regulować faz. Objawy są podobne do uszkodzenia wariatora – spadek mocy i nierówna praca.
• Problemy z elektrozaworem – zwarcie, przerwa w obwodzie lub mechaniczne zakleszczenie uniemożliwiają sterowanie przepływem oleju. Często zdarza się to w starszych silnikach, gdzie elektrozawory ulegają korozji.

Warto podkreślić, że wiele z tych usterek ma wspólną przyczynę: zaniedbanie wymiany oleju lub stosowanie oleju o niewłaściwej specyfikacji. Dlatego profilaktyka jest tu kluczowa. Nawet najlepszy wariator nie wytrzyma długo w brudnym oleju o zbyt wysokiej lepkości.

Profilaktyka i dbałość o układ VVT

Aby uniknąć kosztownych napraw, należy przestrzegać kilku zasad. Po pierwsze, regularna wymiana oleju zgodnie z zaleceniami producenta – najlepiej nieco częściej w przypadku intensywnej eksploatacji, np. w korkach lub przy częstych krótkich trasach. Stary olej traci właściwości smarne i tworzy osady, które blokują kanały olejowe w wariatorze. Po drugie, stosowanie oleju o odpowiedniej lepkości i jakości – wiele silników z VVT wymaga olejów o niskiej lepkości (np. 0W-20, 5W-30) spełniających normy producenta. Tani zamiennik może nie zapewnić właściwego ciśnienia, a co za tym idzie – prawidłowej pracy wariatora.

Po trzecie, unikanie jazdy na zimnym silniku – gęsty olej nie dociera do wariatora, co powoduje szybsze zużycie. Rozgrzej silnik przez kilkadziesiąt sekund przed dynamiczną jazdą. Po czwarte, szybka reakcja na pierwsze objawy – im wcześniej zdiagnozujesz problem, tym mniejsze ryzyko uszkodzenia wariatora lub wałka rozrządu. Wymiana oleju VVT to nie tylko kwestia samego silnika, ale właśnie układu zmiennych faz rozrządu – zaniedbanie tego elementu może sprawić, że nawet najlepszy system nie będzie działał prawidłowo.

Dodatkowo warto pamiętać o okresowym przeglądzie układu rozrządu. Podczas wymiany paska lub łańcucha warto sprawdzić stan wariatora – jeśli ma luzy, lepiej wymienić go od razu, niż ryzykować przyszłą awarię. Koszt profilaktycznej wymiany jest znacznie niższy niż naprawy po całkowitym zatkaniu kanałów olejowych.

Koszty związane z naprawą układu VVT

Zakres kosztów naprawy układu zmiennych faz rozrządu jest bardzo szeroki i zależy od stopnia uszkodzenia oraz marki pojazdu. Najtańszym scenariuszem jest czyszczenie lub wymiana elektrozaworu – to wydatek rzędu kilkuset złotych. Wymiana wariatora to już koszt od 1500 do nawet 5000 zł w zależności od silnika i dostępu do mechanizmu. W przypadku zanieczyszczenia układu olejowego konieczne może być płukanie silnika i wymiana oleju z filtrem – to kilkaset złotych. Najdroższe są awarie, które doprowadziły do uszkodzenia wałka rozrządu lub głowicy – wtedy naprawa może sięgnąć kilkunastu tysięcy złotych.

Dlatego tak ważne jest wczesne wykrycie problemu. Często pierwsza wizyta w warsztacie, podczas której odczyta się błędy i sprawdzi ciśnienie oleju, może zapobiec eskalacji awarii. Pamiętaj – oszczędzanie na oleju lub wydłużanie interwałów wymiany to prosta droga do drogiej naprawy VVT.

Podsumowanie – najważniejsze wnioski dla kierowców

Układ zmiennych faz rozrządu (VVT) to niezwykle wartościowe udogodnienie, które poprawia osiągi, ekonomię i ekologię silnika. Jednak jego złożoność sprawia, że wymaga on odpowiedniej troski. Najczęstsze awarie VVT wynikają z zanieczyszczonego oleju, uszkodzonego zaworu lub wariatora. Wczesne rozpoznanie objawów – takich jak spadek mocy, wzrost spalania czy stukanie z okolicy rozrządu – pozwala na szybką naprawę i uniknięcie kosztownych konsekwencji. Regularna diagnostyka, wymiana oleju zgodnie z zaleceniami i reagowanie na pierwsze symptomy to najlepsza inwestycja w długowieczność twojego silnika. Jeśli zauważysz którykolwiek z opisanych symptomów, nie zwlekaj – skontaktuj się z zaufanym mechanikiem i wykonaj testy. Sprawny układ VVT to gwarancja płynnej, dynamicznej i ekonomicznej jazdy przez długi czas.
