Uszkodzony czujnik położenia wałka rozrządu - jakie daje objawy? Przyczyny i naprawa

Uszkodzony czujnik położenia wałka rozrządu: Kompleksowy przewodnik po objawach, przyczynach i rozwiązaniach

Czujnik położenia wałka rozrządu (CMP) to niewielki, lecz kluczowy komponent współczesnych silników, pełniący rolę swoistego "strażnika synchronizacji". Jego podstawowym zadaniem jest monitorowanie pozycji wałka rozrządu w czasie rzeczywistym i przekazywanie tych krytycznych danych do sterownika silnika (ECU). Bez precyzyjnych informacji o położeniu krzywek sterujących zaworami, jednostka sterująca nie jest w stanie optymalnie zarządzać momentem wtrysku paliwa, kątem wyprzedzenia zapłonu ani sterować zmiennymi fazami rozrządu. Kiedy ten precyzyjny sensor zawodzi, delikatna równowaga procesów spalania zostaje zachwiana, co objawia się szeregiem problemów eksploatacyjnych. Zrozumienie charakterystycznych symptomów, poznanie typowych przyczyn awarii oraz opanowanie metod diagnostyki i naprawy pozwala uniknąć poważnych konsekwencji i przywrócić silnikowi pełną sprawność.

Charakterystyczne symptomy awarii: Jak rozpoznać problem?

Awaria czujnika CMP rzadko następuje nagle - zwykle rozwija się stopniowo, dając subtelne sygnały ostrzegawcze, które z czasem narastają. Kluczowe objawy to przede wszystkim problemy z uruchomieniem jednostki napędowej. Silnik może wymagać dłuższego kręcenia rozrusznikiem zanim "złapie", szczególnie zauważalne przy niskich temperaturach. W skrajnych przypadkach całkowitej awarii czujnika, ECU pozostaje "ślepy" na pozycję wałka, co skutkuje całkowitym brakiem zapłonu pomimo sprawnego układu rozruchowego. Paradoksalnie, podobne trudności mogą występować przy próbie uruchomienia rozgrzanego silnika, gdy czujnik poddany wysokiej temperaturze zmienia swoje właściwości elektryczne.

Niestabilna praca i nagłe zatrzymania

Chwilowe zaniki sygnału z czujnika powodują, że ECU traci synchronizację z rzeczywistym położeniem wałka, co objawia się wyraźnie nierówną pracą silnika. Na biegu jałowym jednostka może "podtrząsać", a obroty mogą nagle skakać w górę i w dół bez interwencji kierowcy. Najgroźniejszym przejawem usterki jest nagłe gaśnięcie silnika podczas jazdy, co stanowi poważne zagrożenie bezpieczeństwa - w ułamku sekundy tracimy wspomaganie kierownicy i hamulców. Te niepokojące symptomy są bezpośrednim skutkiem błędnych danych lub ich całkowitego braku, które dezorientują sterownik i uniemożliwiają prawidłowe zarządzanie procesami spalania.

Spadek wydajności i wzrost zużycia paliwa

Podczas dynamicznej jazdy mogą występować wyraźne spadki mocy, odczuwane jako nagłe "podcięcia" lub "szarpnięcia", szczególnie przy przyspieszeniu lub pod obciążeniem. Przekłada się to na zauważalnie gorsze osiągi - auto traci dynamikę, reakcja na pedał gazu staje się opóźniona, a pod górkę jedzie się z wyraźnym wysiłkiem. Zaburzenia w optymalizacji procesów spalania prowadzą także do zwiększonego apetytu na paliwo - komputer, próbując kompensować brak precyzyjnych danych, często wzbogaca mieszankę ponad normę. Dodatkowo wzrasta emisja szkodliwych substancji, co może skutkować błędami w systemie diagnostyki pokładowej (np. kod P0420 wskazujący na obniżoną wydolność katalizatora).

Gdzie szukać przyczyn? Typowe źródła problemów

Czujnik położenia wałka rozrządu, choć zaprojektowany jako element bezobsługowy, pracuje w ekstremalnie trudnych warunkach, które stopniowo degradują jego komponenty. Lokalizacja w głowicy silnika, często w bezpośrednim sąsiedztwie gorącego kolektora wydechowego lub elementów smarowanych rozgrzanym olejem, wystawia go na działanie wysokich temperatur przekraczających niekiedy 120°C. To środowisko przyspiesza starzenie się materiałów - gumowe uszczelki kruszeją, izolacje przewodów twardnieją i tracą elastyczność, a wrażliwa elektronika wewnątrz stopniowo degraduje się pod wpływem cykli termicznych.

Jak podłączyć akumulator? Na co uważać? Na co zwrócić uwagę?

Może Cię również zainteresować

Jak podłączyć akumulator? Na co uważać? Na co zwrócić uwagę?

Manipulowanie przy układzie elektrycznym pojazdu wymaga ścisłego przestrzegania protokołów bezpiecze...

Czytaj artykuł

Czynniki mechaniczne i środowiskowe

Stałe drgania generowane przez pracujący silnik, wzmacniane nierównościami drogi czy lekkimi kolizjami, wystawiają na próbę integralność lutowań wewnątrz czujnika oraz wytrzymałość mechanizmów mocujących. Nawet pozornie drobne uderzenie w elementy podwozia lub przypadkowe zahaczenie podczas prac serwisowych może spowodować mikropęknięcia w obudowie lub uszkodzenie elementów piezoelektrycznych. Dodatkowo agresywne środowisko chemiczne panujące pod maską - mieszanina oparów olejów, paliwa, spalin oraz soli i wilgoci z dróg - sprzyja korozji styków elektrycznych zarówno w wtyczce czujnika, jak i w gnieździe sterownika, znacząco pogarszając jakość połączenia.

Zanieczyszczenia i naturalne zużycie

Końcówka czujnika CMP znajduje się w odległości ułamków milimetra od metalowego pierścienia lub koła zębatego na wale rozrządu. Wycieki z uszczelniaczy wałków mogą doprowadzić do oblania sensora grubą warstwą lepkiego oleju, tworząc izolującą powłokę. Podobnie, drobiny metalicznego pyłu powstające w wyniku naturalnego zużycia mechanicznego silnika mogą osadzać się na powierzchni czujnika. Ta niepożądana "warstwa" skutecznie tłumi lub zakłóca pole magnetyczne (w czujnikach Hallotronowych) lub transmisję światła (w starszych typach optycznych), uniemożliwiając poprawne odczyty. Wreszcie, jak każda elektronika, czujnik podlega naturalnemu zużyciu - mikroskopowe pęknięcia w lutowaniach spowodowane cyklami termicznymi, degradacja elementów półprzewodnikowych czy zużycie materiałów magnetycznych stopniowo obniżają jego niezawodność.

Strategia postępowania: Diagnostyka krok po kroku

Podejrzewając problem z czujnikiem CMP, warto zastosować systematyczne podejście diagnostyczne, które pozwoli potwierdzić usterkę i wykluczyć inne potencjalne przyczyny obserwowanych objawów. Pierwszym i najłatwiejszym krokiem jest odczyt pamięci sterownika silnika za pomocą diagnostycznego skanera OBD2. Kody błędów z serii P0340-P0344 (np. P0340 - Brak sygnału z czujnika, P0341 - Zakres/obwód czujnika) stanowią silną wskazówkę, ale pamiętajmy, że sam kod nie identyfikuje jednoznacznie przyczyny - sygnalizuje jedynie, że ECU wykrył anomalie w obwodzie czujnika.

Inspekcja wizualna i podstawowe testy

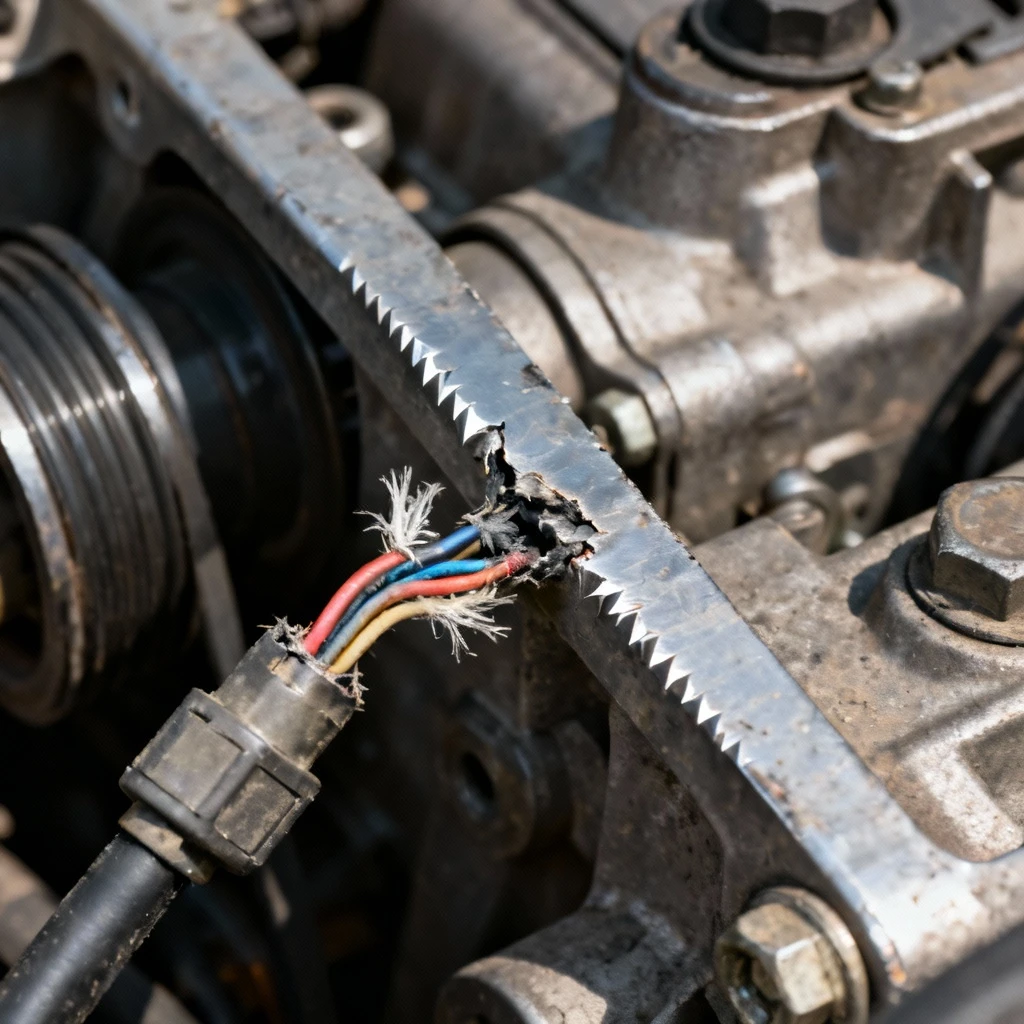

Po zlokalizowaniu czujnika (zwykle na głowicy silnika, w pobliżu koła zębatego wałka rozrządu, czasem pod osłoną) przeprowadź dokładną inspekcję przy wyłączonym, ostygłym silniku. Sprawdź korpus pod kątem widocznych pęknięć, śladów uderzeń lub wycieków oleju w okolicy. Przejrzyj cały przebieg przewodów od czujnika do wiązki głównej, szukając przetartej izolacji, zwężeń lub miejscowych przebarwień. Oceń stan wtyczki elektrycznej - czy styki są czyste, wolne od korozji i oleju, czy zatrzask działa poprawnie. Jeśli końcówka sensora jest dostępna, delikatnie przetrzyj ją szmatką zwilżoną odtłuszczaczem elektromechanicznym.

Jak sprawdzić akumulator? Co oznaczają poszczególne dane na akumulatorze?

Może Cię również zainteresować

Jak sprawdzić akumulator? Co oznaczają poszczególne dane na akumulatorze?

Akumulator to serce układu elektrycznego w samochodzie – odpowiada nie tylko za rozruch, ale też sta...

Czytaj artykuł

Zaawansowane metody weryfikacji

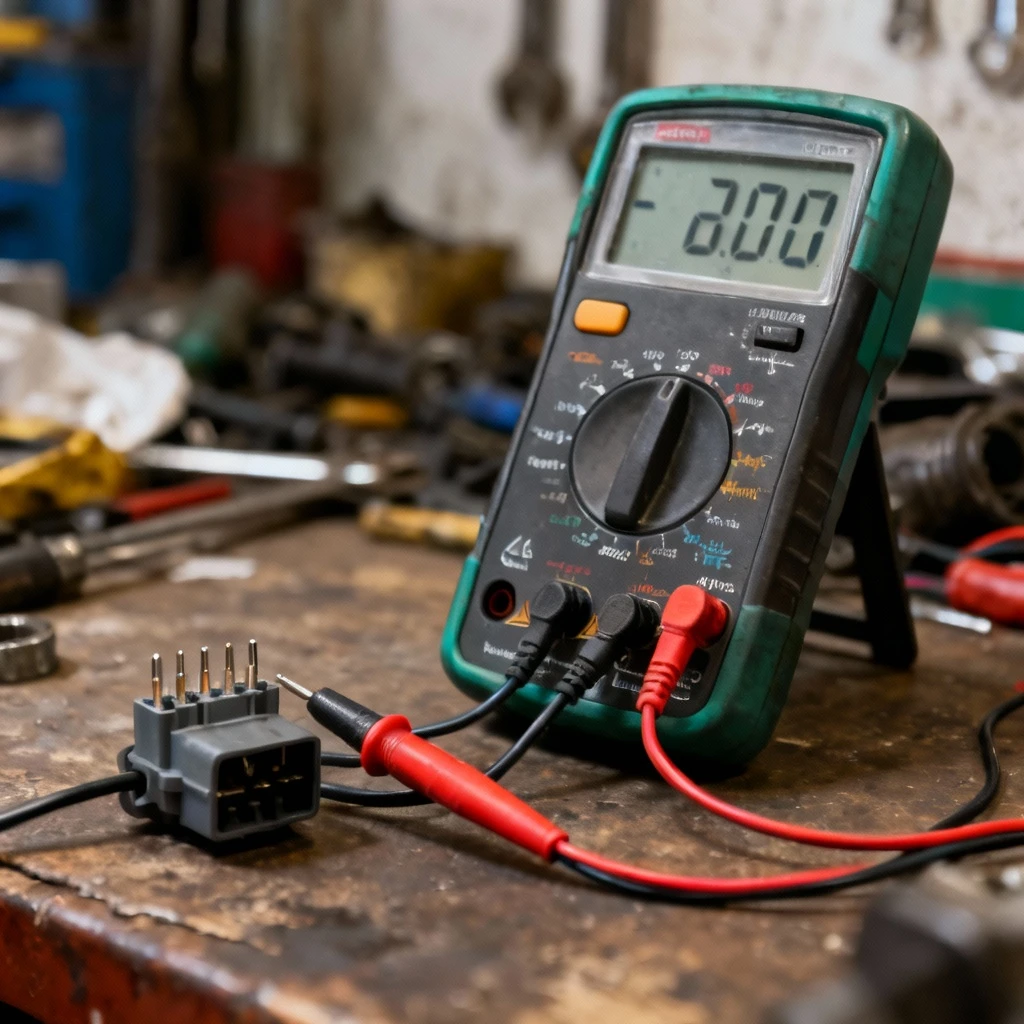

Do podstawowej weryfikacji elektrycznej potrzebny będzie multimetr. Po odłączeniu wtyczki od czujnika:

1. Sprawdź obecność napięcia zasilania (zwykle +5V) na odpowiednim pinie wtyczki przy włączonym zapłonie
2. Zweryfikuj ciągłość masy (rezystancja bliska zeru między pinem masy a masą pojazdu)
3. Sprawdź ciągłość linii sygnałowej do ECU i brak zwarć do masy lub +12V

Dla starszych czujników indukcyjnych zmierz rezystancję między pinami (wartości zwykle podaje producent). Profesjonalna diagnostyka obejmuje analizę przebiegu sygnału oscyloskopem podczas pracy silnika - prawidłowy sygnał powinien mieć czysty, stabilny przebieg odpowiedni dla typu czujnika (prostokątny dla Hallotronów, sinusoidalny dla indukcyjnych).

Procedura wymiany: Praktyczne wskazówki

Wymiana czujnika CMP jest klasyfikowana jako naprawa średnio trudna, możliwa do wykonania w warunkach przydomowego warsztatu przez osobę z podstawowymi umiejętnościami mechanika. Kluczowe jest bezpieczeństwo (zimny silnik!) i precyzja. Pierwszym krokiem jest pozyskanie właściwego zamiennika - użyj numeru OE starej części lub skorzystaj z katalogów producentów (Bosch, Hella, NTK). Unikaj podejrzanie tanich zamienników niewiadomego pochodzenia.

Krok po kroku do sukcesu

Po zdjęciu osłon komory silnika i zlokalizowaniu czujnika:

Ile wytrzymuje akumulator? Jak sprawdzić kiedy akumulator jest do wymiany?

Może Cię również zainteresować

Ile wytrzymuje akumulator? Jak sprawdzić kiedy akumulator jest do wymiany?

Akumulator to kluczowy komponent odpowiadający nie tylko za rozruch silnika, ale także za stabilność...

Czytaj artykuł

1. Odłącz wtyczkę elektryczną (najczęściej wymaga wciśnięcia plastikowego zatrzasku)
2. Odkręć śrubę mocującą (zwykle imbus 5mm lub krzyżak) - jeśli jest zastygła, użyj płynu penetrującego
3. Delikatnie wyciągnij czujnik, zwracając uwagę na uszczelkę (często wtopiony O-ring)
4. Porównaj nowy czujnik ze starym - sprawdź identyczność kształtu, długości końcówki i kąta montażu
5. Nałóż cienką warstwę czystego oleju silnikowego na uszczelkę nowego czujnika
6. Precyzyjnie wsuń nowy element, dokręć śrubę momentem ok. 8-12 Nm (nie przeciążaj!)
7. Dokładnie podłącz wtyczkę aż do słyszalnego "kliknięcia" zatrzasku

Bezwzględnie wymagane jest skasowanie kodów błędów z pamięci ECU za pomocą skanera diagnostycznego - bez tego kontrolka "Check Engine" pozostanie zapalona, a sterownik może nie wykorzystywać pełni możliwości nowego czujnika.

Ryzyko eksploatacji z uszkodzonym czujnikiem

Jazda z częściowo uszkodzonym czujnikiem CMP jest technicznie możliwa, ale obarczona znacznym ryzykiem. Najpoważniejszym zagrożeniem jest nagłe, niespodziewane zgaśnięcie silnika podczas manewru wyprzedzania, na zakręcie lub na ruchliwym skrzyżowaniu. Utrata wspomagania układu kierowniczego i hamulcowego w takich sytuacjach dramatycznie wydłuża drogę reakcji i może prowadzić do kolizji. Dodatkowo, przedłużająca się eksploatacja z niesprawnym czujnikiem powoduje lawinę negatywnych skutków ubocznych - od nadmiernego zużycia katalizatora i sond lambda, przez przyspieszone nagarowanie wtryskiwaczy i zaworów EGR, aż po potencjalne uszkodzenia mechaniczne wynikające z nieoptymalnego spalania.

Koszty zaniechania naprawy

Opóźniając wymianę uszkodzonego czujnika, narażasz się nie tylko na wzrost kosztów paliwa (nawet o 15-20%), ale przede wszystkim na kaskadowe uszkodzenia innych podzespołów. Najgroźniejszym scenariuszem jest sytuacja, w której ECU całkowicie traci synchronizację z rozrządem - w niektórych konstrukcjach silników może to doprowadzić do kolizji zaworów z tłokami, co kończy się kosztowną wymianą głowicy lub nawet całej jednostki napędowej. Dlatego każdy z opisanych symptomów powinien być traktowany jako pilny sygnał do działania.

Proaktywne podejście do utrzymania sprawności

Czujnik położenia wałka rozrządu, choć niewielki, pełni rolę kluczowego ogniwa w precyzyjnym zarządzaniu pracą współczesnego silnika. Jego awaria nie tylko obniża komfort jazdy i zwiększa koszty eksploatacji, ale przede wszystkim stwarza realne zagrożenie bezpieczeństwa. Regularna obserwacja zachowania pojazdu, szybka reakcja na niepokojące symptomy oraz rzetelna diagnostyka pozwalają wychwycić problem w zarodku. Pamiętaj, że koszt nowego czujnika i godzina pracy mechanika to niewielka cena w porównaniu z potencjalnymi konsekwencjami jazdy z niesprawnym komponentem. Dbając o ten niewielki sensor, dbasz o zdrowie całego układu napędowego i bezpieczeństwo swoje oraz innych uczestników ruchu.
