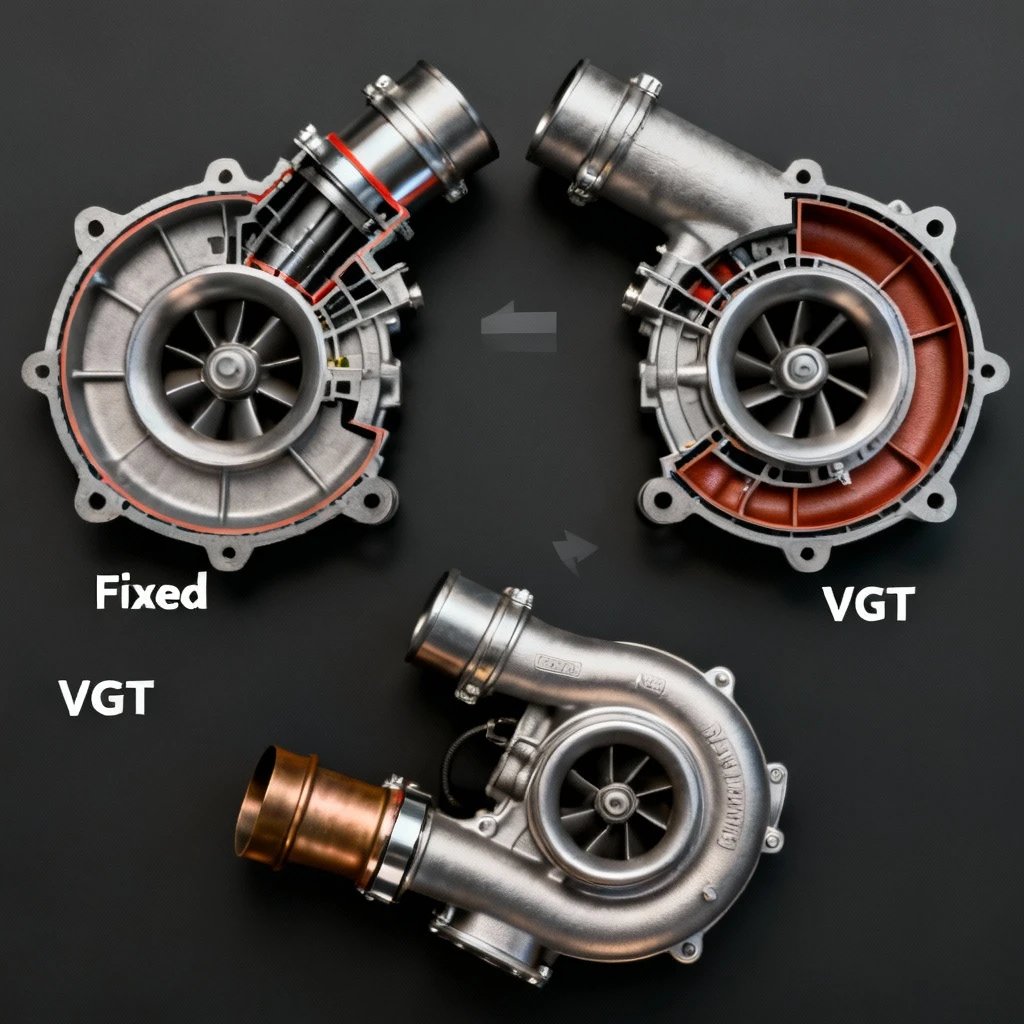

Turbosprężarka ze stałą czy zmienną geometrią - czym się różnią i jak rozpoznać?

W świecie motoryzacji, turbosprężarki stały się nieodłącznym elementem współczesnych silników, znacząco podnosząc ich sprawność i osiągi. Kluczowym rozróżnieniem, na jakie natknie się każdy entuzjasta techniki samochodowej, jest podział na turbosprężarki ze stałą geometrią oraz te z systemem zmiennej geometrii. Choć oba rozwiązania realizują to samo zadanie – wykorzystują energię gazów wylotowych do sprężania powietrza trafiającego do cylindrów – różnią się konstrukcją, możliwościami i obszarami zastosowań, co bezpośrednio przekłada się na wrażenia z jazdy i eksploatacji. Rozgryźmy więc, czym naprawdę różnią się te koncepcje techniczne.

Stała geometria łopatek - podstawa turbodoładowania do zadań specjalnych

Turbosprężarka ze stałym parametrem geometrii łopatek – choć uznawana za rozwiązanie tradycyjne – ma swoje bardzo konkretne i niezwykle istotne miejsce w motoryzacyjnym ekosystemie. Jej fundament stanowi prostota wykonania: stałe łopatki wirnika turbiny, które pod wpływem strumienia spalin wykonują pracę. Funkcjonowanie turbodoładowania stałej geometrii opiera się na zasadzie bezpośredniego przełożenia: ilość i ciśnienie gazów wylotowych decydują o prędkości obrotowej układu bez żadnych interwencji kontrolnych mechanizmów zmiennych. Pomimo upływu lat, turbiny o stałej geometrii pozostają dominującym rozwiązaniem w silnikach benzynowych pracujących pod ogromnym obciążeniem termicznym i wysokoobrotowych, dzisiaj szczególnie w układach wielozwrotowych.

Niezaprzeczalne zalety stałej geometrii turbo

Rozwiązanie to posiada szereg konkretnych atutów, które decydują o jego ciągłej popularności:

• Bardzo wysoka wytrzymałość termiczna i mechaniczna: Brak elementów ruchomych w części gorącej oznacza znacznie mniej newralgicznych punktów szczególnie narażonych na działanie ekstremalnej temperatury spalin oraz na proces żarzenia materiału.
• Niższe koszty produkcji i napraw: Prostsza konstrukcja (bez siłowników, pierścieni regulacyjnych, prowadnic) pociąga za sobą obniżkę kosztów wytworzenia i późniejszych prac serwisowych – regeneracja takiej turbiny jest procedurą mniej złożoną kosztowo.
• Prosta kompatybilność z tuningiem: Przewidywalność charakterystyki pracy czyni turbo ze stałą geometrią łopatek ulubieńcem tunerów. Precyzyjnie zarządzając ciśnieniem doładowania zaworem upustowym, można bez wielkich skomplikowań osiągać wysokie cele wydajnościowe silników.

Wyzwanie: Efekt turbodziury i moment krytyczny dla stałej geometrii

Najbardziej wyczuwalną wadę tego układu dobrze zobrazuje praktyczny przykład: gwałtowny dodanie gazu na niskich obrotach w aucie z silnikiem wysokoprężnym klasy turbo ze stałą geometrią. Moment ten odczujemy jako wyraźne opóźnienie reakcji silnika – auto pozornie "ociąga się" przez ułamek lub wręcz dłuższą chwilę sekund, zanim nastąpi gwałtowny skok mocy zwykle powyżej progu ok. 1800-2000 obr./min ten efekt – potocznie i fachowo nazwany 'turbodziurą' – jest konsekwencją fizycznego zjawiska bezwładności wirnika potrzebującego czasu na rozpędzenie się przy niskim przepływie spalin. To moment krytyczny – układ pozostaje wówczas najmniej efektywny energetycznie. Dodatkowo, charakterystyka pracy stałej geometrii bardziej przypomina "działanie binarnie" - pełną moc mamy głównie w średnim zakresie obrotów, a na niskich lub bardzo wysokich efektywność może istotnie spadać bez regulacji przepływu.

Rozpoznawanie turbosprężarki ze stałą geometrią

Identyfikacja tego typu rozwiązania jest stosunkowo prosta dzięki charakterystycznym cechom konstrukcyjnym. Przede wszystkim, w części gorącej nie znajdziemy żadnych elementów ruchomych sterujących przepływem spalin. Zamiast mechanizmu zmiennej geometrii, obecny jest klasyczny zawór upustowy (wastegate) z siłownikiem pneumatycznym lub elektronicznym, który odpowiada za kontrolę ciśnienia doładowania. Dodatkowo, układ nie posiada pierścienia sterującego ani systemu dźwigni regulujących ustawienie łopatek. Brak tych elementów jest wyraźną wskazówką, że mamy do czynienia z turbosprężarką o stałej geometrii łopatek.

Jak podłączyć akumulator? Na co uważać? Na co zwrócić uwagę?

Może Cię również zainteresować

Jak podłączyć akumulator? Na co uważać? Na co zwrócić uwagę?

Manipulowanie przy układzie elektrycznym pojazdu wymaga ścisłego przestrzegania protokołów bezpiecze...

Czytaj artykuł

Rewolucja zmiennej geometrii (VGT/VNT) – inteligentna odpowiedź na potrzeby nowoczesnych jednostek napędowych

Zdecydowanie bardziej zaawansowanym graczem w tej rozgrywce jest turbosprężarka z systemem zmiennej geometrii łopatek, znana również pod popularnymi akronimami technicznymi VGT (Variable Geometry Turbocharger) lub VNT (Variable Nozzle Turbine) w stosunku do kanału spalin zawierającego zmienny układ kierownic. U jego podstaw leży nie tyle rewolucyjna zmiana podstawowej koncepcji pracy, co wprowadzenie inteligentnego, sterowanego elektronicznie mechanizmu balansującego jej działanie. Głównym motywem jej opracowania była właśnie efektywna eliminacja efektu turbodziury znanego z układów ze stałą geometrią oraz zapewnienie elastycznej charakterystyki momentu obrotowego w szerokim przedziale obrotów.

System działań dla zmiennej regulacji turbo – protagonista sprawności

Zasada działania ustawień zmiennej geometrii jest genialna w swej prostocie sterowania fizycznym czynnikiem napędzającym całość układu. Kluczem są działające jako "kierownica" dla gazów spalinowych ruchome łopatki rozmieszczone wokół wirnika turbiny i specjalny biabel składający się z pierścienia regulacyjnego, dźwigni oraz siłownika przepustnności (najczęściej elektronicznie sterowanego). Odpowiednie ustawienie geometrii łopatek pod zmiennym kątem w stosunku do wirnika osiągane jest dzięki systemowi dźwigni przekazująchemuch od siłownika HV/EGR impulsy. Powoduje to zmianę prędkości gazu bez konieczności fizycznej zmiany ilości odprowadzanych spalin. Przy niskich obrotach silnika łopatki w systemie VGT są ustawiane pod mniejszym kątem (zwężając kanał przepływu), co przyspiesza wirnik gwałtownie mimo słabszego strumienia gazów. Gdy wzrastają obroty lub wymagane ciśnienie doładowania rośnie, łopatki otwierają się – zwiększają kanał przepływu – by zadbać o prawidłową pracę w strefie dużych przepływów – zapobiegając przy tym nadmiernemu przeciążeniu termicznemu układu. Mechanizm kół kierowniczy w VGT to swoisty "rozdzielacz na żądania", które wpisuje się na stałe w systemy doładowania nowoczesnego samochodu.

Wymierne korzyści zmiennej geometrii łopat katalizatorem spalania paliwa

Warto wyjaśnić też konkretne plusy zastosowania zmiennej regulacji turbo:

• Znaczne złagodzenie lub całkowite wyeliminowanie turbodziury: Wielką korzyścią w rzeczywistej eksploatacji jest gwałtowna zmiana zachowania silnika na niskich obrotach już nawet rzędu 1500 RPM lub głębiej. Przekłada się to wprost na płynność przyspieszania z dowolnych wartości oraz po prostu gwarantuje przyjemność prowadzenia.
• Optymalizacja momentu obrotowego w szerokim zakresie: Turbo ze zmiennym kątem łopatek gwarantuje udrożnienie mocy między niższym i średnimi zakresami przyspieszenia gdzie każdy użytkownik oczekuje największej reaktywności w codziennej jeździe.
• Spadek spalania paliwa: Wyższa sprawność w obszarach pracy silnika dla których nie są one pełne mocy przykłada się do mniejszego spalania paliwa w trasach mieszanych oraz cyklach jazdy miejskiej – ten punkt często pozwala uzasadnić dopłatę w układzie zakupu do wierzchnie UV/OP zestawu w firmowym samochodzie.

Jak rozpoznać turbosprężarkę z systemem VGT – charakterystyczne cechy konstrukcyjne

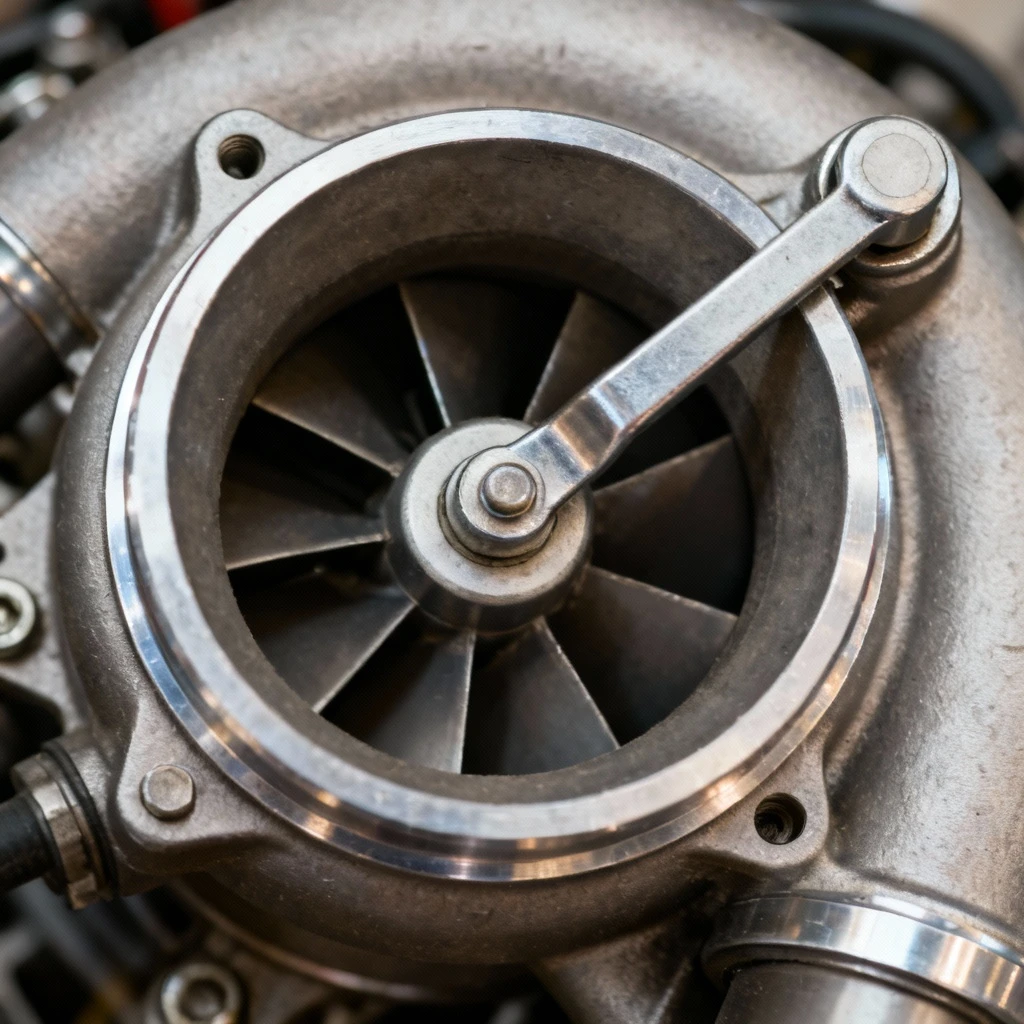

Wykrywanie turbosprężarki ze zmienną geometrią łopatek w komorze prowadzącej spaliny można przeprowadzić wizualnie niemal intuicyjnie dzięki charakterystycznym elementom konstrukcyjnym. Przede wszystkim, w części gorącej zauważymy ruchomy pierścień sterujący połączony systemem dźwigni z łopatkami wirnika. Dodatkowo, obecny jest siłownik (często w kształcie charakterystycznej "gruszki") podłączony do układu sterowania, który odpowiada za zmianę położenia pierścienia regulacyjnego. Te elementy są wyraźnie widoczne przy oględzinach turbosprężarki i stanowią niezawodny wskaźnik zastosowania technologii VGT/VNT. W układzie elektronicznym dodatkowym potwierdzeniem będzie obecność czujników pozycji siłownika oraz dedykowanego modułu sterującego geometrią.

Jak sprawdzić akumulator? Co oznaczają poszczególne dane na akumulatorze?

Może Cię również zainteresować

Jak sprawdzić akumulator? Co oznaczają poszczególne dane na akumulatorze?

Akumulator to serce układu elektrycznego w samochodzie – odpowiada nie tylko za rozruch, ale też sta...

Czytaj artykuł

Praktyczne porównanie turbosprężarki stałej geometrii i VGT - obszary odróbne oraz wyzwania eksploatacyjne każdej z technologii

Rozróżnienia dotyczą nie tylko sposobu działania czy potencjału. Mają też realny wpływ na długowieczność turbiny oraz specyfikę jej użytkowania i wymogi konserwacyjne:

Objawy awaryjnego zachowania się VGT – oznaki wymagające reakcji mechanika silników

Czujność użytkownika pojazdu musi wzrosnąć szczególnie w zakresie typowych oznak wadliwego działania mechanizmów zmiennej regulacji spalin. Do symptomów mogących wskazywać na awarię VGT/VTG w układzie należą:

• Wadliwe dobieranie ilości powietrza: Widoczne w komputerze pokładowym zapisane kody usterek (np. P0234 oznaczająca przeładowanie turbosprężarki VTG)
• Silnie zauważalne drgania: Okresowe pulzowania siły ciągu pod obciążeniem szczególnie przy przyspieszaniu
• Brak możliwości ochronnej zmiany kąta łopat: Efekt ograniczenia mocy przy dalszej progresji obciążenia
• Nietypowe dźwięki: Świsty, skrobania lub odgłosy przypominające folię aluminiową podczas przyspieszania, których źródło jest tuż przy mocowaniu kolektora dolotowego
• Awaryjny tryb pracy: Nagłe wprowadzenie układu w stan ograniczenia mocy nawet utrata prawie całych "pastrzałków"

Te symptomy są wyraźnym wskazaniem do przeglądu układu wydechowego, czyszczenia lub regeneracji cennego modułu turbo z możliwością naprawy. Ignorowanie tych objawów może prowadzić do poważniejszych uszkodzeń całego układu napędowego.

Zalecenia eksploatacyjne dla różnych typów turbosprężarek

Odpowiednia eksploatacja jest kluczowa dla trwałości każdego typu turbosprężarki. Dla układów ze stałą geometrią łopatek najważniejsze jest unikanie gwałtownego wyłączania silnika po intensywnej jeździe - pozwólmy turbinie schłodzić się pracując na biegu jałowym przez 1-2 minuty. W przypadku turbosprężarek VGT/VNT kluczowe jest regularne sprawdzanie stanu układu smarowania oraz czystości zaworu EGR. Zanieczyszczony układ recyrkulacji spalin jest główną przyczyną zaklejania się mechanizmu zmiennej geometrii nagarem. Dodatkowo, w obu przypadkach istotne jest stosowanie wysokiej jakości olejów silnikowych spełniających specyfikacje producenta oraz terminowa ich wymiana.

Ile wytrzymuje akumulator? Jak sprawdzić kiedy akumulator jest do wymiany?

Może Cię również zainteresować

Ile wytrzymuje akumulator? Jak sprawdzić kiedy akumulator jest do wymiany?

Akumulator to kluczowy komponent odpowiadający nie tylko za rozruch silnika, ale także za stabilność...

Czytaj artykuł

Wybór między stałą a zmienną geometrią – który typ zwycięża w warunkach codziennej, gwarantowanej w trudach dochodowych eksploatacji?

Reasumując porównanie warto zaznaczyć: nie ma tutaj całkowitego zwycięzcy, czy też jednoznacznego przegranego. Każda technologia realizuje odmienne priorytetu cele technologiczne i w praktyce dobrze czują się w odpowiednio przypisanym środowisku użytkowania. Kluczem do sukcesu jest systematyzacja:

W starszych konstrukcjach pojazdów marki premium wymagających radykalnej mocy, szczególnie w sportowych klimatach amerykańskich czy tuningowaniu w obszarokach półautorskich – godnym polecenia jest często system stałej geometrii. Jego wytrzymałość termiczna i prostota konstrukcyjna sprawdzają się w ekstremalnych warunkach pracy wysokoprężnych silników o dużej pojemności.

Jednak w obecnym przemyśle rzeczywistości, dopasowane pod kryptonimem zmniejszonej pojemności skokowej (downsizing) - uzasadnienie ekologiczne, wydajnościowe osądzić powinno o wszechstronności oraz wierności funkcji głównie zmiennej geometrii turbosprężarki VGT/VNT w nowo proponowanych autach predestynowanych w wysokiej zasady miejskiej użytkownej skali. Tak w zamyśle jest. Elastyczność działania, płynność przyspieszania z niskich obrotów i niższe zużycie paliwa czynią tę technologię idealną dla współczesnych silników wysokoprężnych w samochodach użytkowych oraz miejskich.

Ostateczny wybór pozostaje jednak zależny od konkretnych potrzeb przyszłych właścicieli oraz budżetów przeznaczonych na ten profesjonalny element napędu samochodowego motocyklowego lub pojazdów specjalnych. Niezależnie od wyboru, kluczowe pozostaje zrozumienie różnic w działaniu oraz stosowanie się do zaleceń eksploatacyjnych - tylko wtedy turbosprężarka odwdzięczy się długą i bezawaryjną pracą.
