Czujnik spalania stukowego – Jak działa i jakie problemy wywołuje jego awaria?

Dlaczego warto zainteresować się czujnikiem spalania stukowego?

Współczesny silnik spalinowy to precyzyjna maszyna, w której każdy proces podlega ścisłej kontroli elektronicznej. Jednym z kluczowych elementów tej układanki jest niewielki, ale niezwykle istotny czujnik spalania stukowego. Jego zadanie polega na ochronie jednostki napędowej przed destrukcyjnym zjawiskiem, jakim jest spalanie stukowe. Kierowcy często bagatelizują jego rolę, aż do momentu, gdy na desce rozdzielczej zapali się kontrolka silnika, a samochód zacznie tracić moc. To właśnie wtedy pojawia się pytanie: co się stało i dlaczego jazda stała się mniej przyjemna? Aby uniknąć kosztownych napraw oraz rozczarowań na drodze, warto zrozumieć, jak działa ten element, jakie są objawy spalania stukowego oraz co zrobić, gdy dojdzie do awarii czujnika spalania stukowego. W tym artykule wyczerpująco odpowiemy na te pytania, pokazując pełny obraz – od budowy przez diagnostykę aż po wymianę. Dzięki tej wiedzy będziesz w stanie samodzielnie ocenić stan swojego samochodu i podjąć odpowiednie kroki, zanim drobna usterka przerodzi się w poważną awarię.

Czym jest spalanie stukowe i dlaczego stanowi zagrożenie dla silnika?

Spalanie stukowe, zwane również detonacyjnym, to niekontrolowany, gwałtowny wybuch mieszanki paliwowo-powietrznej w komorze spalania. Dochodzi do niego, gdy temperatura i ciśnienie w cylindrze przekroczą granicę samozapłonu paliwa, zanim iskra ze świecy zapłonowej zdąży zainicjować normalny proces spalania. Taki wybuch generuje falę uderzeniową, która uderza w tłok, ścianki cylindra i głowicę, powodując charakterystyczny metaliczny dźwięk – stąd nazwa „stukanie”. Dla wielu kierowców to właśnie ten dźwięk jest pierwszym sygnałem ostrzegawczym, choć często bywa mylony z odgłosami pracy wtryskiwaczy lub luźnych elementów osłony silnika.

Regularne występowanie tego zjawiska prowadzi do przyspieszonego zużycia panewek, uszkodzenia uszczelki pod głowicą, a w skrajnych przypadkach nawet do przebicia tłoka czy pęknięcia bloku silnika. Dlatego producenci samochodów wyposażają jednostki napędowe w czujnik spalania stukowego, który ma za zadanie wykryć detonację i przekazać informację do jednostki sterującej silnika, aby ta natychmiast skorygowała parametry pracy, przede wszystkim opóźniając kąt wyprzedzenia zapłonu. W silnikach wysokoprężnych czujnik pełni podobną funkcję, choć zamiast opóźniania zapłonu reguluje głównie moment wtrysku paliwa. Warto dodać, że spalanie stukowe obok ryzyka mechanicznego powoduje również wzrost emisji tlenków azotu i węglowodorów, co negatywnie wpływa na środowisko i może skutkować problemami podczas przeglądu technicznego.

Budowa i zasada działania czujnika spalania stukowego

Wewnątrz czujnika znajduje się element piezoelektryczny – kryształ, który pod wpływem nacisku (w tym przypadku drgań mechanicznych) generuje napięcie elektryczne. Czujnik jest zamontowany bezpośrednio na bloku silnika, najczęściej w okolicy między cylindrami, aby mieć jak najlepszy kontakt z drganiami przenoszonymi przez materiał. Dzięki temu jest w stanie odróżnić normalne wibracje pracy silnika od charakterystycznych drgań o wysokiej częstotliwości, jakie powstają podczas detonacji. Co ciekawe, każdy silnik ma swoją unikalną „sygnaturę” drganiową, a czujnik jest fabrycznie dostrojony do określonego pasma częstotliwości – najczęściej w zakresie kilku do kilkunastu kiloherców.

Sygnął z czujnika ma postać zmiennego napięcia – im silniejsze stuki, tym wyższa amplituda. Jednostka sterująca silnika na bieżąco analizuje ten sygnał i jeśli wykryje odchylenia od normy, natychmiast opóźnia zapłon, a w niektórych przypadkach także wzbogaca mieszankę paliwową, aby stłumić niepożądane spalanie. Proces ten odbywa się w ułamkach sekund, często niezauważalnie dla kierowcy. Jednak gdy uszkodzony czujnik spalania stukowego przestanie przekazywać prawidłowe informacje, sterownik traci możliwość korekty – pracuje wówczas w trybie awaryjnym (tzw. fail-safe), który priorytetowo traktuje bezpieczeństwo kosztem osiągów i ekonomii. Dlatego nawet jeśli samochód nadal jeździ, jego wydajność jest daleka od optymalnej.

Gdzie znajduje się czujnik spalania stukowego w samochodzie?

Lokalizacja czujnika nie jest przypadkowa – musi on być przykręcony bezpośrednio do bloku silnika, najlepiej w miejscu, które dobrze przewodzi drgania ze wszystkich cylindrów. W silnikach rzędowych najczęściej montuje się go z boku bloku, mniej więcej na wysokości środkowej części kadłuba, pomiędzy drugim a trzecim cylindrem. W jednostkach typu V stosuje się dwa czujniki – po jednym na każdy rząd cylindrów (bank 1 i bank 2). Taka konfiguracja pozwala na niezależną kontrolę każdej strony silnika, co ma znaczenie zwłaszcza w przypadku różnic w długości kolektorów dolotowych.

Dostęp do czujnika bywa różny w zależności od modelu pojazdu – w niektórych samochodach jest on łatwo widoczny po zdjęciu osłony silnika, w innych wymaga demontażu kolektora dolotowego lub innych elementów. Zawsze jednak trzeba zachować ostrożność, ponieważ czujnik jest wrażliwy na uszkodzenia mechaniczne, a jego przewody mogą ulec przetarciu. Pamiętaj, że zbyt luźny lub zbyt mocno dokręcony czujnik zmienia charakterystykę przenoszonych drgań, co może prowadzić do błędnych odczytów i zapalenia kontrolki silnika. Z tego względu podczas wymiany warto skorzystać z klucza dynamometrycznego, aby zachować odpowiedni moment dokręcania – wartość ta jest często podana w dokumentacji serwisowej lub nadrukowana na samym czujniku.

Awaria czujnika spalania stukowego – objawy, które powinny cię zaniepokoić

Kiedy awaria czujnika spalania stukowego staje się faktem, kierowca może zaobserwować szereg niepokojących symptomów. Niektóre z nich pojawiają się nagle, inne narastają stopniowo, co utrudnia szybką diagnozę. Oto najczęstsze objawy spalania stukowego wynikające z uszkodzenia tego elementu:

• Kontrolka silnika (Check Engine) – to najczęstszy sygnał. Sterownik rejestruje nieprawidłowości w obwodzie czujnika i zapisuje odpowiedni kod błędu P0325 (lub podobny, np. P0326, P0330). Kontrolka może świecić stale lub migać, jeśli problem jest poważny. Warto wiedzieć, że w niektórych autach błąd może pojawić się dopiero po kilku cyklach jazdy, dlatego nie ignoruj nawet sporadycznego zaświecenia się lampki.
• Spadek mocy i momentu obrotowego – gdy brakuje informacji o stukach, sterownik przyjmuje bezpieczną, ale konserwatywną mapę zapłonu, co odczuwalnie obniża osiągi. Samochód staje się ospały, szczególnie przy wyższych obrotach i podczas wyprzedzania. Wielu kierowców mylnie przypisuje ten objaw wadliwemu turbosprężarce lub filtrowi paliwa.
• Zwiększone zużycie paliwa – nieoptymalny kąt wyprzedzenia zapłonu i często bogatsza mieszanka powodują, że silnik spala więcej paliwa, nie dając w zamian lepszych osiągów. To jeden z pierwszych symptomów, który można wyłapać na komputerze pokładowym – jeśli średnie spalanie wzrosło o 1–2 litry bez zmiany stylu jazdy, warto sprawdzić czujnik.
• Nierówna praca silnika – zwłaszcza na biegu jałowym lub przy lekkim przyspieszaniu pojawiają się szarpnięcia, wibracje, a nawet chwilowe gaśnięcie. To efekt niekontrolowanych detonacji lub ich braku w poszczególnych cylindrach. Silnik może również „dygotać” podczas postoju na światłach.
• Problemy z rozruchem – szczególnie w chłodne poranki, gdy silnik potrzebuje precyzyjnego ustawienia parametrów początkowych. Uszkodzony czujnik może wprowadzić w błąd jednostkę sterującą, wydłużając czas kręcenia rozrusznikiem lub powodując nierównomierne obroty tuż po odpaleniu.
• Wypadanie zapłonów – odczuwalne jako chwilowe szarpnięcia podczas jazdy, mogą prowadzić do uszkodzenia katalizatora, jeśli utrzymują się dłużej. Niespalone paliwo trafia wówczas do układu wydechowego, powodując przegrzanie i degradację wkładu katalitycznego.
• Zaburzone odczyty sondy lambda – sonda lambda i czujnik spalania stukowego współpracują ze sobą. Gdy czujnik podaje błędne dane, sterownik może niewłaściwie korygować skład mieszanki, co z kolei powoduje rejestrowanie kodów błędów związanych z sondą lambda, mimo że źródło problemu leży gdzie indziej. Taka kaskada błędów często myli mechaników, dlatego kompleksowa diagnostyka jest kluczowa.

Każdy z tych symptomów powinien skłonić do szybkiej diagnostyki. Ignorowanie uszkodzonego czujnika spalania stukowego może doprowadzić do poważnej degradacji silnika, a w konsekwencji do kosztownego remontu. Warto pamiętać, że cena nowego czujnika jest niewielka w porównaniu z kosztami wymiany tłoków czy regeneracji głowicy.

Jak prawidłowo przeprowadzić diagnostykę czujnika spalania stukowego?

Diagnostyka tego elementu wymaga połączenia wiedzy mechanicznej z umiejętnością obsługi elektroniki. Najprostszym krokiem jest podłączenie testera OBD i odczytanie zapisanych kodów błędów. Najczęściej pojawiają się kody z zakresu P0324–P0330, które wskazują na problem z obwodem czujnika, jego sygnałem lub brakiem sygnału. Ważne, aby nie ograniczać się tylko do skasowania błędu – trzeba znaleźć przyczynę. Zdarza się, że błąd pojawia się sporadycznie, np. podczas silnych opadów deszczu, co sugeruje wilgoć w złączu.

Kolejnym etapem jest kontrola wizualna: sprawdź stan przewodów, złącza i samego czujnika pod kątem uszkodzeń mechanicznych, korozji czy zabrudzeń. Często pomocne jest odłączenie wtyczki i sprawdzenie, czy nie ma w niej śladów zielonkawego nalotu (tzw. choroby cyny) lub poluzowanych pinów. Jeśli to nie da odpowiedzi, można zmierzyć rezystancję czujnika (wartość podana w specyfikacji producenta) oraz sprawdzić, czy nie ma przerwy w obwodzie. Wiele czujników wykazuje rezystancję w zakresie kilkuset kiloomów do kilku megaomów, ale zawsze należy odnieść się do danych konkretnego modelu.

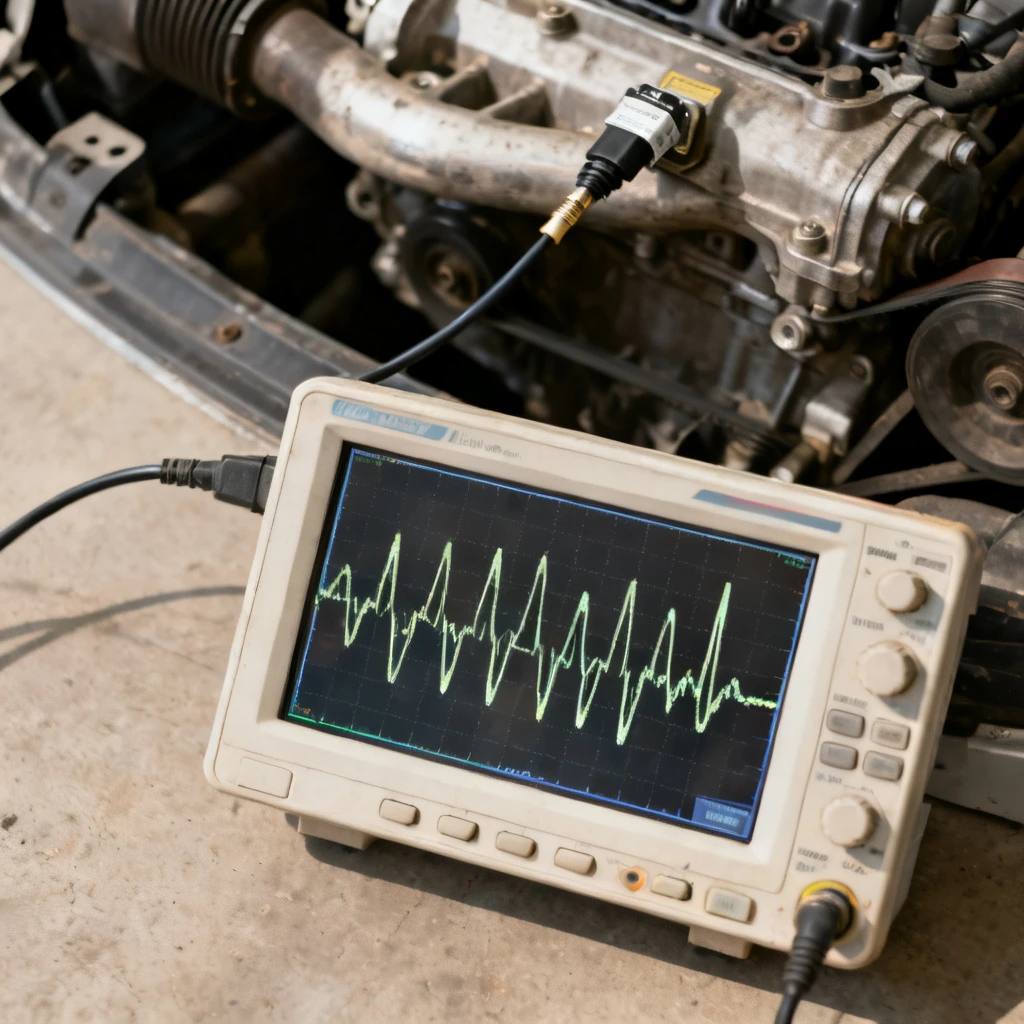

Zaawansowaną metodą jest użycie oscyloskopu – obserwacja sygnału generowanego przez czujnik podczas pracy silnika. Prawidłowy sygnał powinien pokazywać stabilną falę o określonej częstotliwości, która zmienia się wraz z obrotami i obciążeniem. Jeśli sygnał jest zniekształcony, zbyt słaby lub całkowicie zanika, czujnik najprawdopodobniej jest uszkodzony. W profesjonalnych warsztatach stosuje się także symulatory sygnałów, które emitują sztuczne drgania, by sprawdzić reakcję jednostki sterującej. Pamiętaj jednak, że nawet najlepsza diagnostyka nie zastąpi sprawdzenia samego montażu – zbyt niski moment dokręcania czujnika jest jedną z częstszych przyczyn błędów, bo czujnik nie ma dobrego kontaktu mechanicznego z blokiem silnika. Podobnie zbyt wysoki moment może uszkodzić gwint lub sam element piezoelektryczny.

Wymiana czujnika spalania stukowego – krok po kroku

Jeśli diagnoza potwierdzi, że czujnik nie nadaje się do dalszej eksploatacji, konieczna jest jego wymiana czujnika spalania stukowego. Proces ten nie jest skomplikowany, ale wymaga precyzji, zwłaszcza przy dokręcaniu. Poniżej znajdziesz kluczowe etapy, które należy wykonać z należytą starannością:

• Przygotowanie – odłącz akumulator (minus), aby uniknąć zwarć i błędów w sterowniku. Zaopatrz się w odpowiedni klucz nasadowy (najczęściej rozmiar 19–24 mm) oraz klucz dynamometryczny. Warto też przygotować małą szczotkę drucianą do czyszczenia gniazda.
• Demontaż – odepnij wtyczkę przewodu od czujnika, a następnie odkręć stary czujnik z bloku silnika. Często jest on mocno przykręcony, więc może być potrzebna siła, ale uważaj, aby nie uszkodzić gwintu. Jeśli czujnik jest trudny do odkręcenia, można zastosować preparat penetrujący (np. WD-40) i odczekać kilka minut.
• Oczyszczenie – przed montażem nowego elementu koniecznie oczyść gniazdo montażowe z resztek starej uszczelki, rdzy i brudu. Nawet niewielkie zanieczyszczenia mogą wpłynąć na przenoszenie drgań. Użyj do tego czystej szmatki i ewentualnie sprężonego powietrza.
• Montaż nowego czujnika – wkręć nowy czujnik ręcznie, aby nie uszkodzić gwintu, a następnie dokręć go kluczem dynamometrycznym z odpowiednim momentem dokręcania. Zazwyczaj producenci podają wartość w przedziale 15–25 Nm, ale zawsze sprawdź specyfikację dla konkretnego modelu. Zbyt luźno – nie będzie dobrego kontaktu, zbyt mocno – ryzyko uszkodzenia czujnika lub bloku. Niektóre nowe czujniki są dostarczane z fabrycznie nałożonym środkiem uszczelniającym na gwint – w takim przypadku nie trzeba go dodatkowo smarować.
• Podłączenie i test – podepnij wtyczkę, podłącz akumulator, uruchom silnik i skasuj błędy za pomocą interfejsu diagnostycznego. Upewnij się, że kontrolka silnika zgasła, a silnik pracuje równo. Wykonaj jazdę próbną o długości co najmniej kilku kilometrów, by potwierdzić, że moc wróciła, a zużycie paliwa się unormowało. W trakcie jazdy zwróć uwagę, czy nie pojawiają się ponownie żadne szarpnięcia.

W nowoczesnych samochodach niektóre czujniki wyposażone są w zintegrowane wzmacniacze sygnału lub wymagają adaptacji po wymianie – w takich przypadkach warto skorzystać z warsztatu, który ma dostęp do oryginalnego oprogramowania diagnostycznego. Samodzielna wymiana czujnika spalania stukowego jest jednak w pełni możliwa dla osoby z podstawowymi umiejętnościami mechanicznymi, pod warunkiem zachowania staranności. Pamiętaj, że używany czujnik z innego samochodu to zły pomysł – każdy egzemplarz ma swoją charakterystykę i może nie działać poprawnie w innym silniku.

Kluczowe wnioski – dbaj o prawidłową pracę silnika

Czujnik spalania stukowego pełni rolę strażnika silnika. Dzięki niemu jednostka sterująca silnika może na bieżąco optymalizować pracę jednostki, chroniąc ją przed zniszczeniem i zapewniając ekonomiczne spalanie. Awaria czujnika spalania stukowego nie tylko obniża komfort jazdy przez spadek mocy i rosnące zużycie paliwa, ale przede wszystkim naraża silnik na długotrwałe uszkodzenia. Regularna kontrola – zwłaszcza przy okazji przeglądów okresowych – szybka reakcja na pierwsze objawy i precyzyjna wymiana to inwestycja, która zwraca się wielokrotnie w postaci bezawaryjnej pracy pojazdu. Nie czekaj, aż na desce rozdzielczej zapali się kontrolka silnika – jeśli podejrzewasz problem, sprawdź czujnik i przywróć swojemu samochodowi pełną sprawność. Dbanie o ten niewielki element to także dbanie o środowisko, gdyż optymalne spalanie oznacza niższą emisję szkodliwych substancji. Pamiętaj, że profilaktyka jest zawsze tańsza niż naprawa – w przypadku czujnika spalania stukowego ta zasada sprawdza się w stu procentach.
